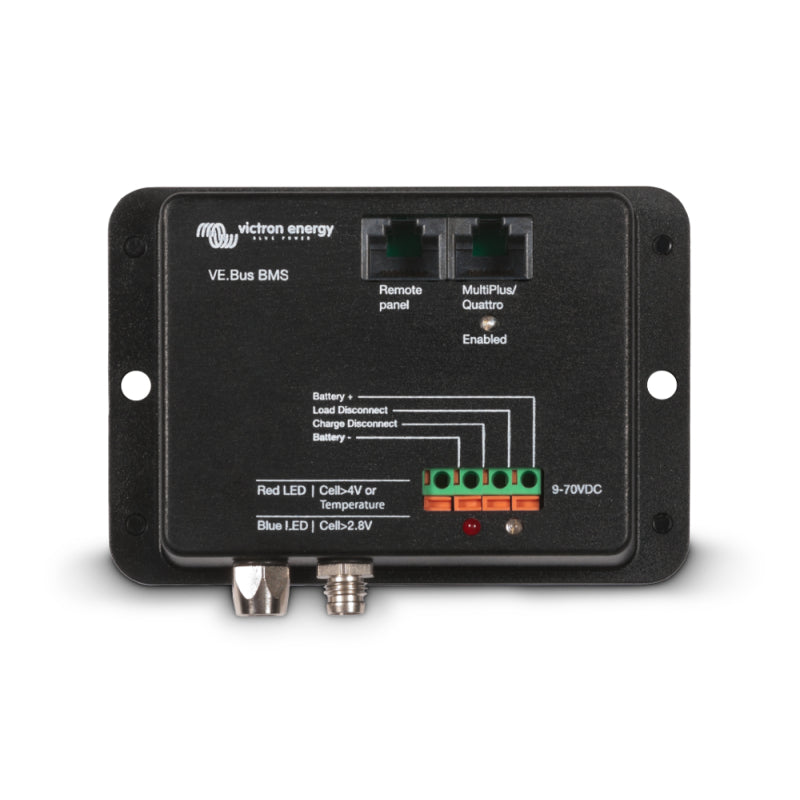

Victron Batterie Management System VE.Bus BMS

Batterie Management System VE.Bus BMS von Victron

Schützt jede einzelne Zelle einer Lithium-Eisen-Phosphat (LiFePO4 oder LFP)-Batterie
Jede einzelne Zelle einer LiFePO4-Batterie muss gegen Überspannung, Unterspannung und Übertemperatur geschützt werden.
Victron LiFePO4-Batterien verfügen über eine eingebaute Zellausgleichs-, Temperatur- und Spannungssteuerung (auf Englisch: Balancing, Temperature and Voltage control daher das Akronym: BTV). Sie werden mit dem VE.Bus BMS über zwei M8 Rundstecker-Kabelsets verbunden.
Die BTVs mehrerer Batterien lassen sich miteinander verketten. Es lassen sich bis zu zehn Batterien parallel und bis zu vier Batterien in Reihe schalten (BTVs sind einfach verkettet), sodass sich eine 48 V Batteriebank mit bis zu 3000 Ah zusammenbauen lässt. Weitere Einzelheiten hierzu entnehmen Sie bitte den technischen Unterlagen zu den LiFePO4 Batterie von Victron.

Aufgaben des BMS:

• Abschalten bzw. Trennen von Lasten im Fall einer unmittelbar bevorstehenden Unterspannung
• Reduzieren des Ladestroms im Falle einer unmittelbar bevorstehenden Zell-Überspannung bzw. Übertemperatur (nur für VE.Bus Produkte)
• Abschalten bzw. Trennen der Batterie-Ladegeräte im Falle einer unmittelbar bevorstehenden Zell- Überspannung bzw. Übertemperatur.

Übersicht eines Batterie-Systems
Sie können sich ihr Batterie System induviduell zusammenstellen.
Zur Steuerung der Energieflüsse kommen dabei drei Komponenten zum Einsatz:

• VE.Bus BMS
  ist die zentrale Steuerungseinheit. Die Datenkabel der Batterien werden angeschlossen, sodass das BMS die ausgelesenen Informationen für die passenden Schaltbefehle weitergeben kann. Des weiteren gibt es zahlreiche weitere Kommunikationsanschlüsse, mit denen beispielsweise MultiPlus Wechselrichter oder Hochlastrelais gesteuert werden können.
• Cyrix Li Load
  Dieses Gerät wird zwischen der Last (=Load) und der Stromversorgung (die Batterien) geschaltet. Falls die Batterie zu Neige geht (Unterspannungsalarm) werden die Verbraucher von der Batterie getrennt.
• Cyrix Li Charge
  Das Charge Li Gerät befindet sich zwischen den Batterien und Ladegeräten (=Charge) wie die Solaranlage oder beispielsweise Lichtmaschine. Sollte die Energiequelle zu viel Leistung zur Verfügung stellen (Meldung einer Überspannung), so wird das Ladegerät getrennt.
